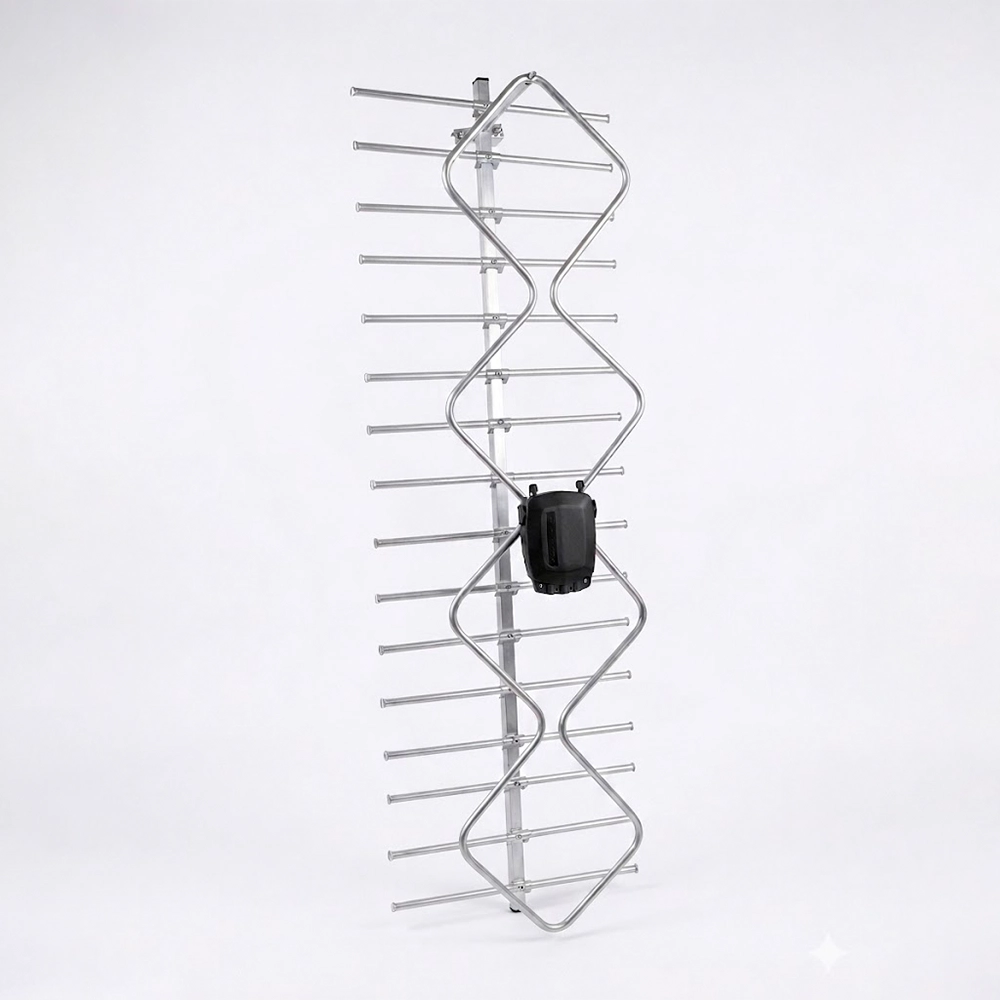

Антенна телевизионная уличная «Ромбик МАКС» — мощная широкополосная антенна дециметрового диапазона (ДМВ) для приёма эфирного цифрового телевидения стандарта DVB-T2. Конструкция выполнена по схеме «двойной би-ромб» (Double Bi-Diamond) — четыре ромбовидные рамки, расположенные на центральной мачте и включённые синфазно, что обеспечивает значительное усиление сигнала без применения активного усилителя.
Особенности и преимущества
- Алюминиевая конструкция — все элементы антенны изготовлены из авиационного алюминиевого профиля. Материал не подвержен коррозии, обеспечивает долговечную работу в любых погодных условиях: дождь, снег, перепады температур.
- Высокое усиление — благодаря четырём синфазно включённым ромбовидным рамкам коэффициент усиления составляет порядка 11–13 dBi, что позволяет уверенно принимать сигнал на расстоянии до 80–100 км от ретранслятора (в зависимости от рельефа и условий распространения).
- Широкополосность — антенна перекрывает весь ДМВ-диапазон цифрового вещания (470–790 МГц), что гарантирует одновременный приём всех мультиплексов (20 каналов) без необходимости перенастройки.
- Пассивная конструкция — не требует блока питания, отличается низким уровнем собственных шумов, что важно при слабом сигнале.
- Встроенный усилительный блок — в центре антенного полотна установлен защищённый блок согласующего устройства/усилителя в герметичном пластиковом корпусе, обеспечивающий согласование с 75-омным коаксиальным кабелем.
- Направленная диаграмма — антенна имеет выраженную узконаправленную диаграмму направленности, что повышает помехозащищённость и позволяет принимать сигнал даже в зонах неуверенного приёма.
- Лёгкость и прочность — алюминий сочетает малый вес с высокой механической прочностью, что упрощает монтаж на мачте и снижает ветровую нагрузку.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | ДМВ (UHF), 470–790 МГц |
| Стандарт | DVB-T / DVB-T2 |
| Тип | Пассивная / активная (со встроенным усилителем) |
| Коэффициент усиления | ~11–13 dBi |
| Входное сопротивление | 75 Ом |
| Разъём | F-тип |
| Материал | Алюминий |
| Рабочая температура | −40°C … +60°C |
| Установка | Наружная (уличная) |
| Ориентация | Вертикальная, на мачте |
Применение
Антенна «Ромбик МАКС» предназначена для установки на крыше, балконе или мачте в зонах уверенного и неуверенного приёма цифрового сигнала. Идеально подходит для загородных домов, дач и населённых пунктов, удалённых от телевышки на расстояние свыше 30–50 км. Совместима с любым DVB-T2 ресивером и телевизором со встроенным тюнером.
